塗装ブースを作ろう。 #2

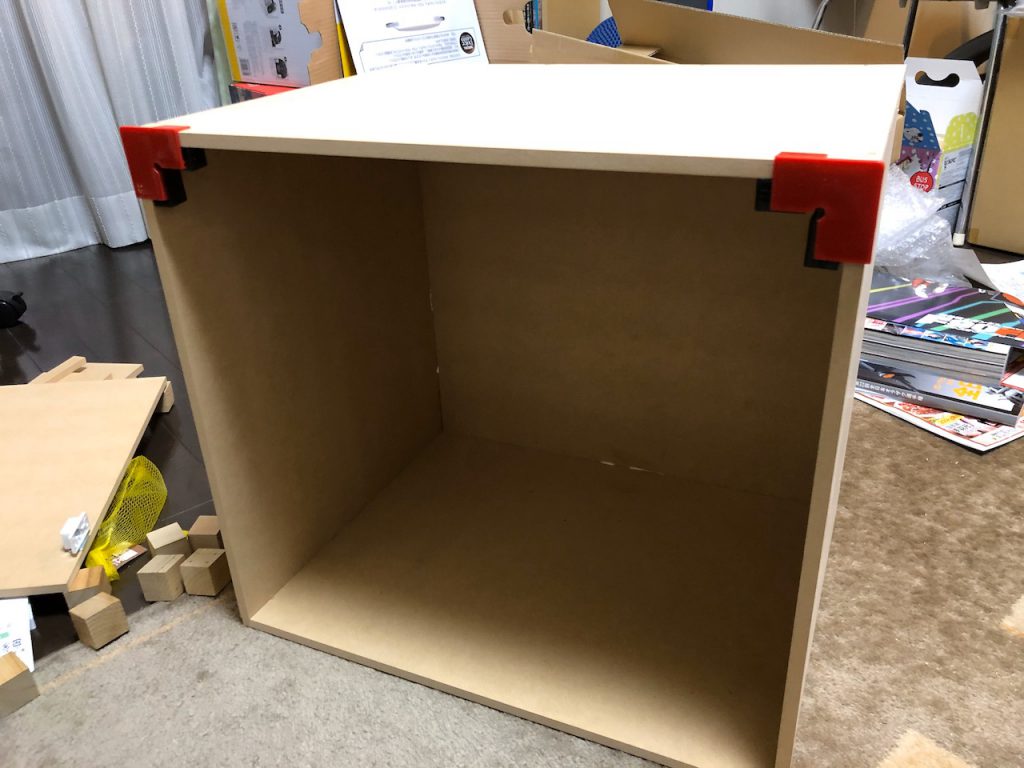

週末に塗装ブースの組立をしました。 カット済みのMDFボードをまずは箱組み。接着の固定用にコーナークランプを買おうと思っていたのですが、コストダウンのためにセリアの木工ガイドを使うことにしました。固定のために木ねじでも止めるので、作業がしやすいように一時的な固定でいいので、この木工ガイドで十分でした。

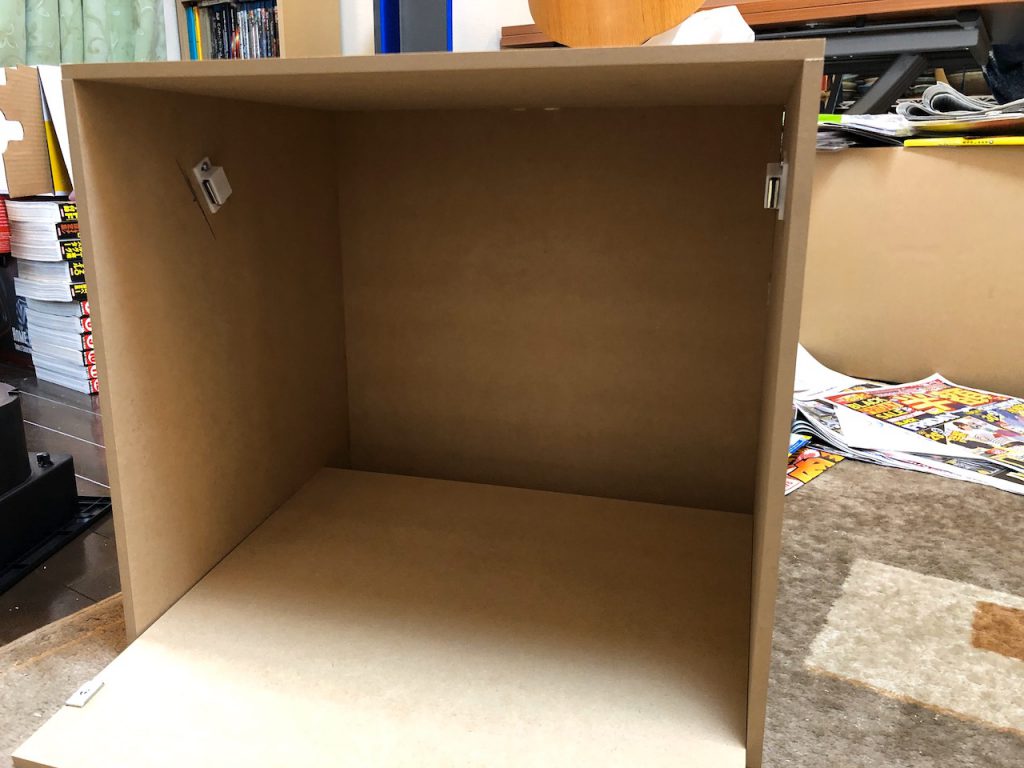

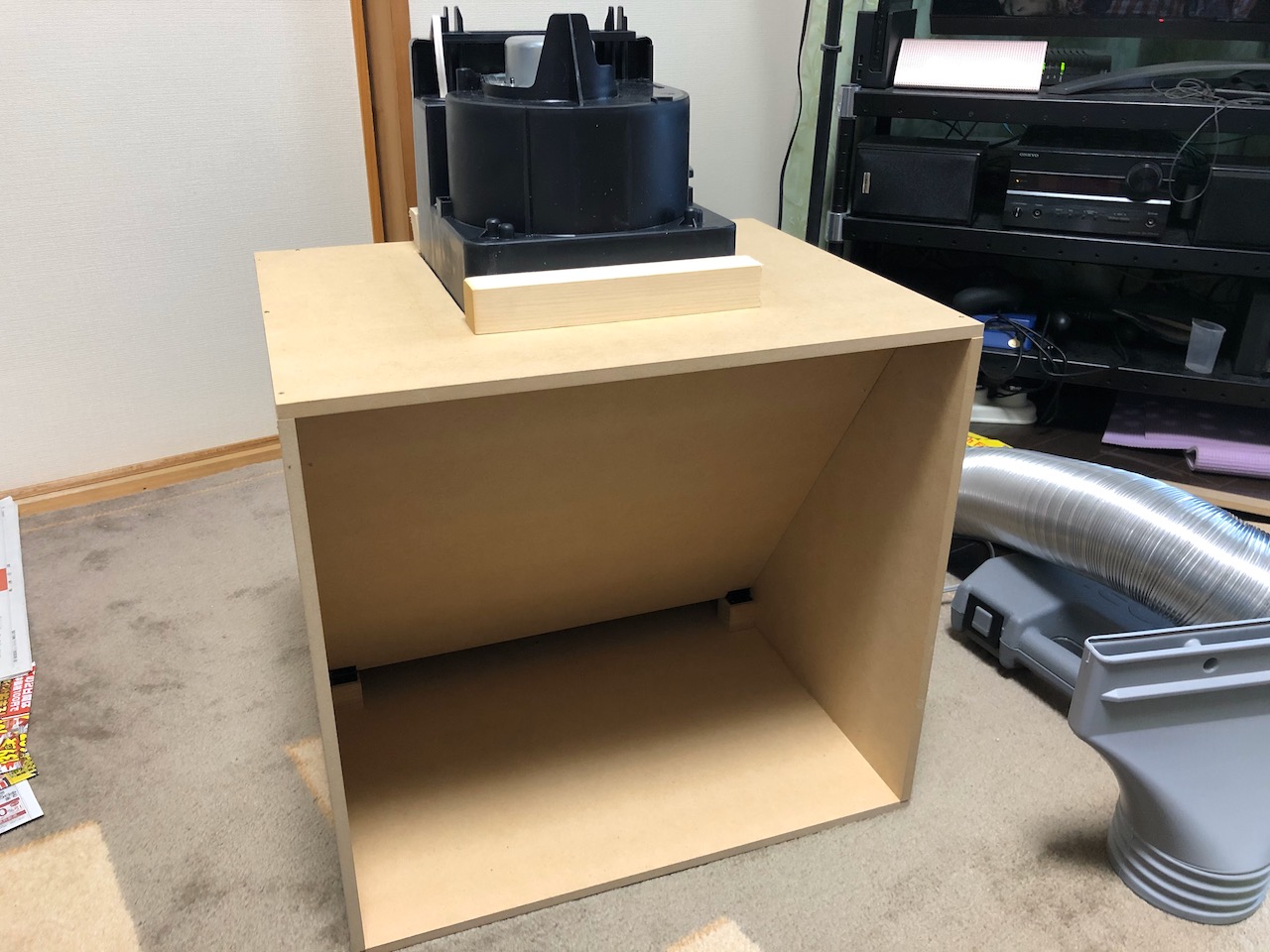

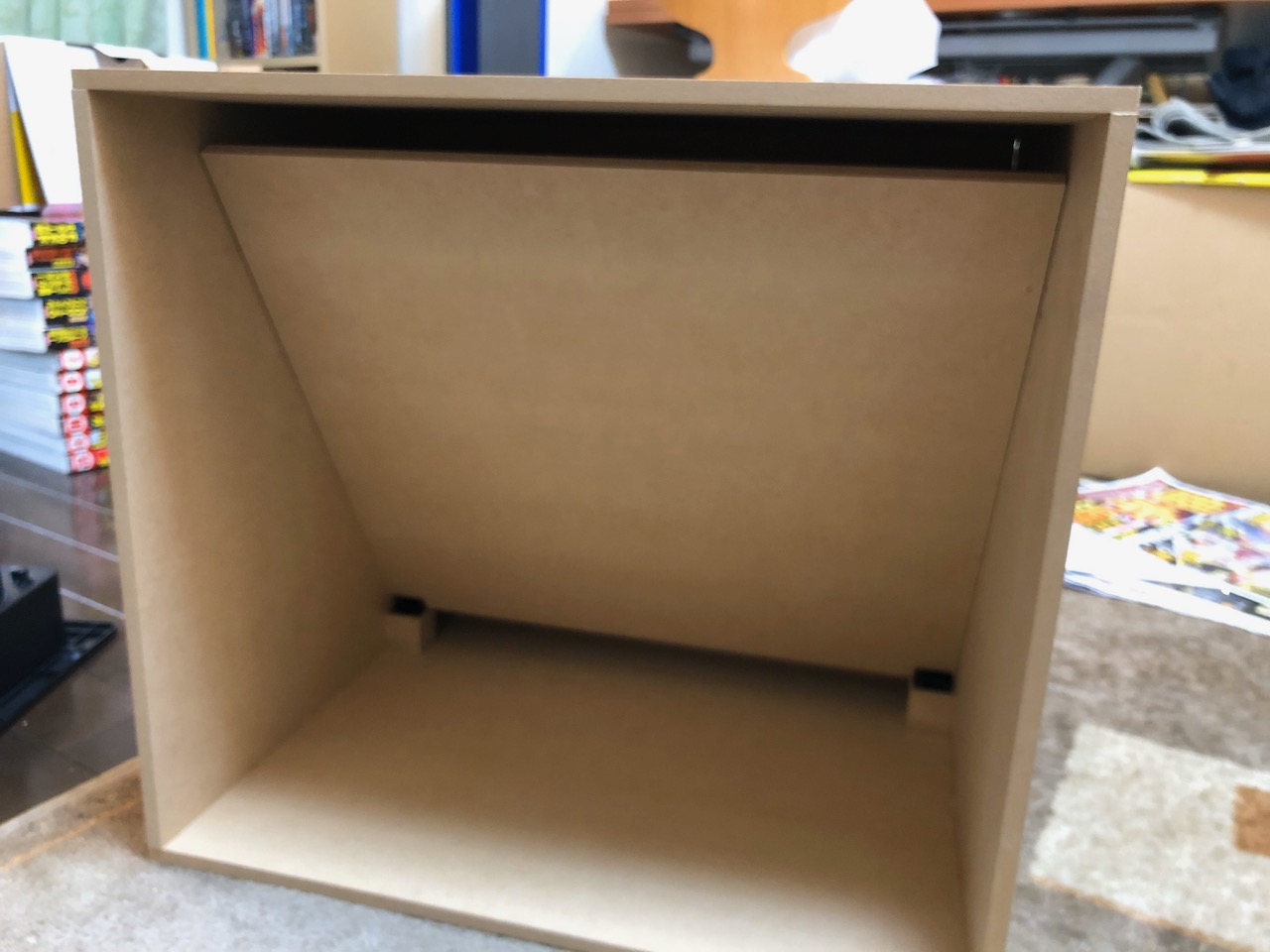

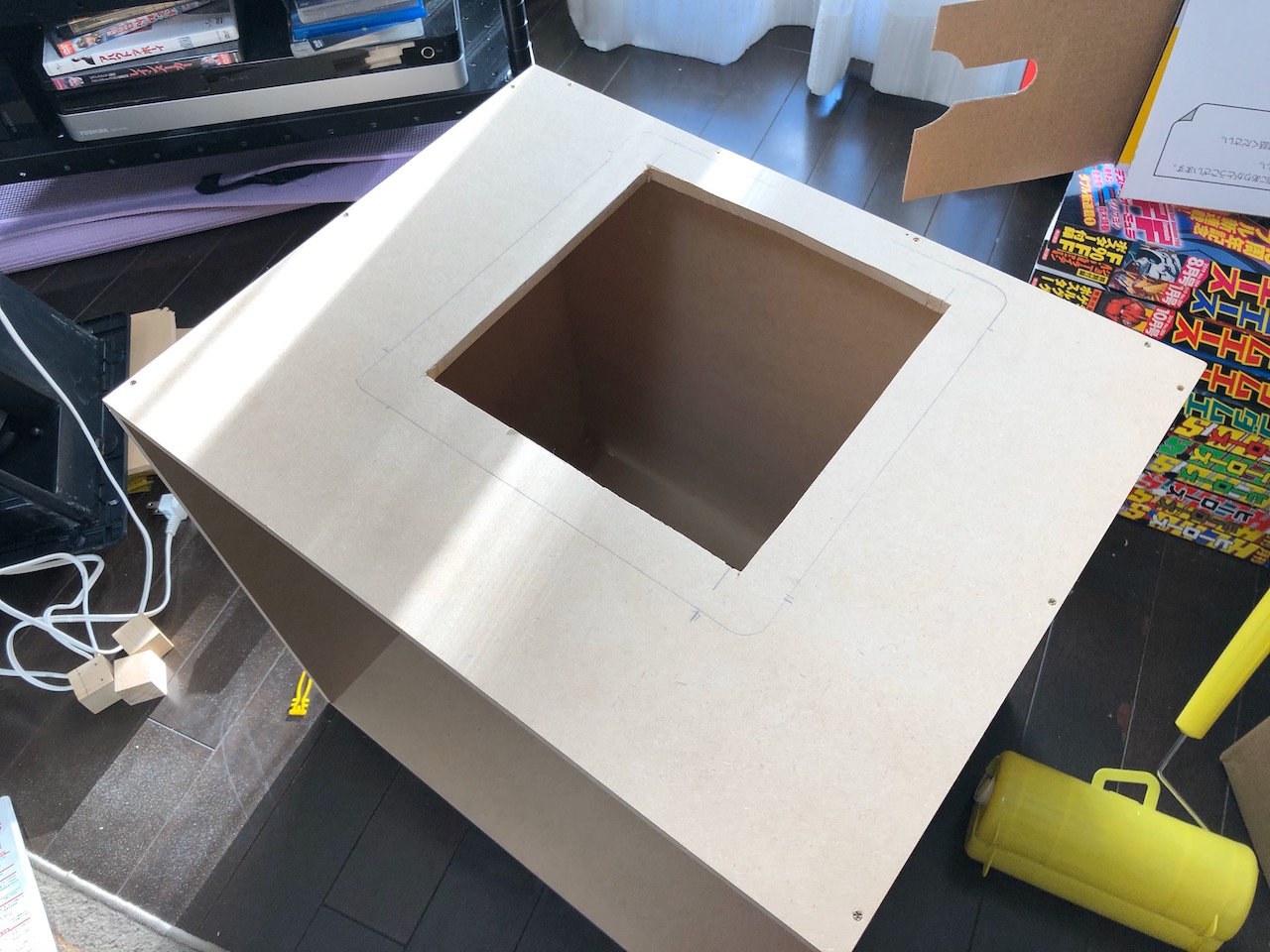

整流板は蝶番をつけて開閉可能にしてます。固定は扉用のマグネットです。シロッコファンの取り付け位置はいろいろ考えましたが、結局センターに。ファン用の穴開けはファンを乗っけてサイズ決めたんですが、ダクトの吹き出しパーツを外してはかっていたため、取り付けようとしたらはまらず、サイズ拡張をしました。ファンの図面でははめ込み205mm□となっていて、最初に実物に合わせ開けた穴が若干小さいことに気がついていたんですが、やっぱり入らずという感じ。図面どおりにやるもんです。

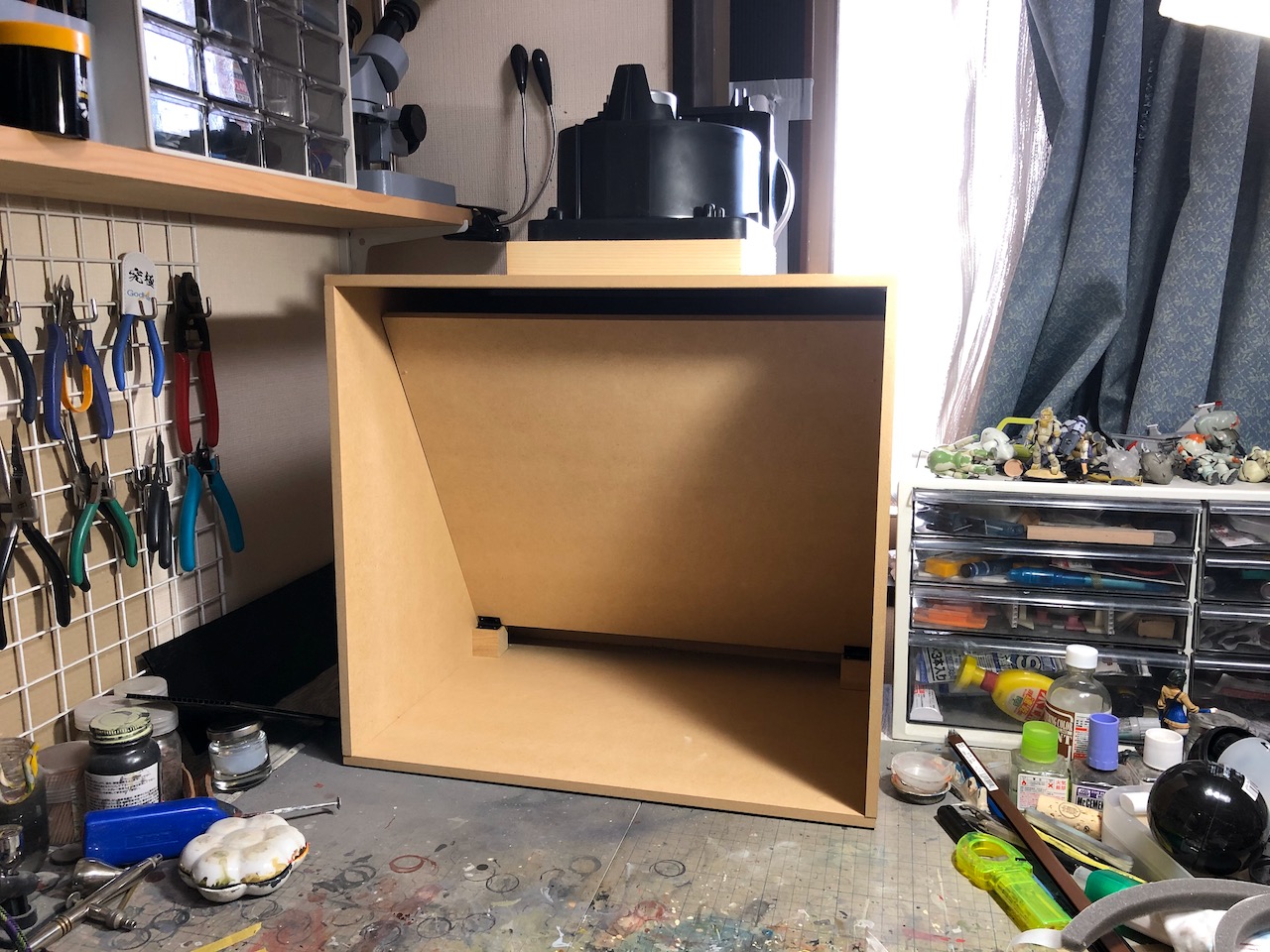

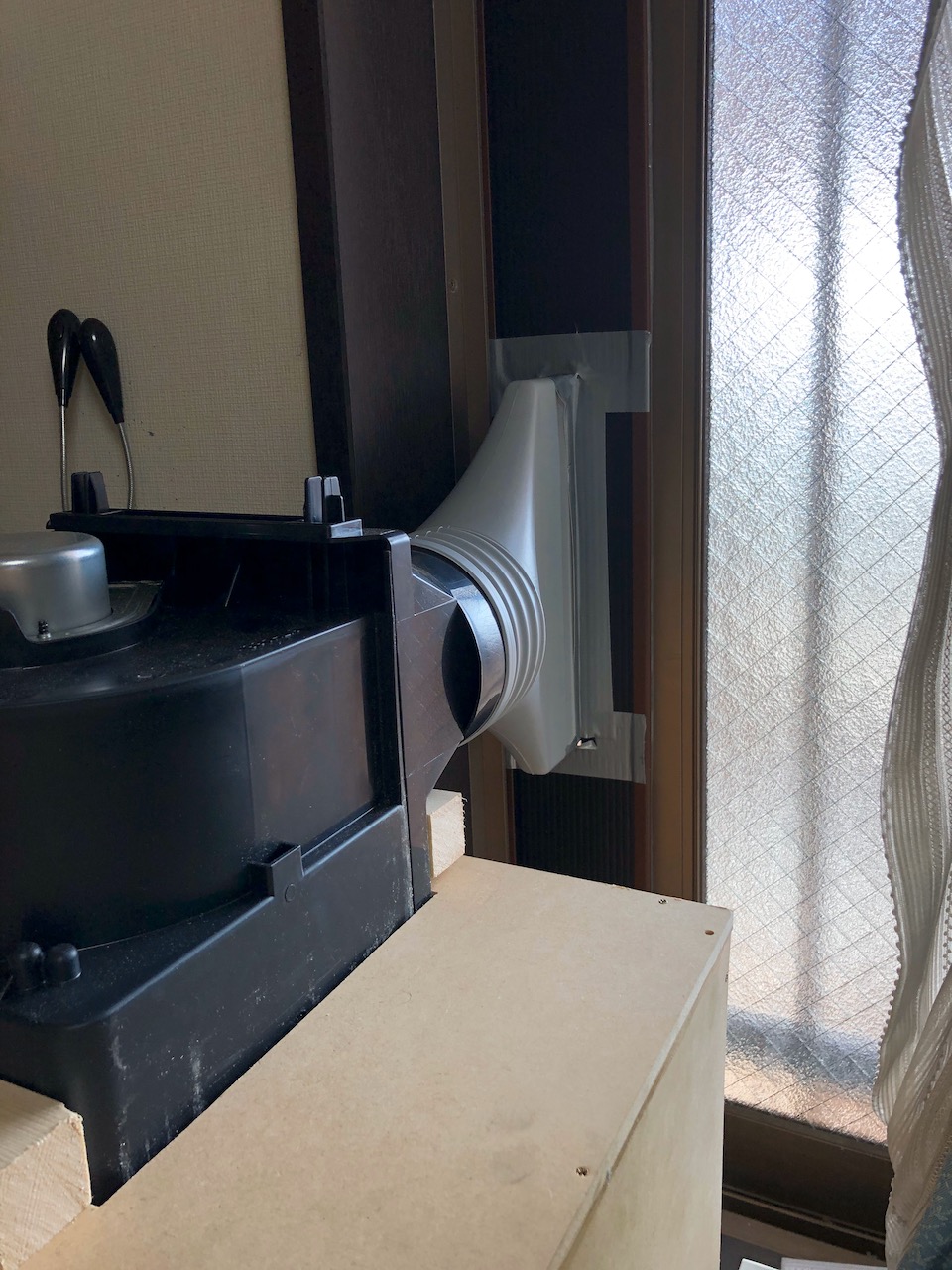

一通り組み上がったらプラモ用の作業机に設置して排気周りの作り込み。最初ダクトパイプで取り回して、隙間用の排気アダプターを使うつもりだったんですが、塗装ブースの背面の空きと窓の距離を勘案して、ダクトパイプ無しで直結にしてみました。 排気アダプタを出したときの窓の隙間はプラダンに隙間テープをはってすきま風が入らないようにガードを作ってます。

排気周りはまだ改善の余地がありそうなんですが、とりあえずは使えそうな感じです。 さて何で試してみるかな？
